10.6.3 Снятие, установка выключателя (замка) зажигания и его разборка

10.6.2. Снятие, установка выключателя (замка) зажигания и его разборка

Вам потребуются: молоток, зубило, отвертка с плоским лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите кожух рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки»).
Снятие, установка выключателя (замка) зажигания и его разборка Снятие, установка выключателя (замка) зажигания и его разборка

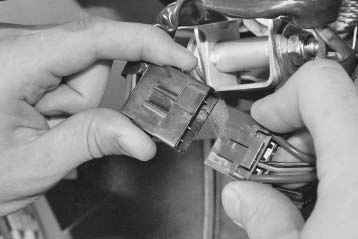

3. Отожмите фиксатор... 4. ...и отсоедините колодку с проводами замка зажигания от жгута проводов панели приборов.
Снятие, установка выключателя (замка) зажигания и его разборка Снятие, установка выключателя (замка) зажигания и его разборка
5. Отсоедините колодку с проводами замка зажигания от жгута проводов системы управления иммобилизатором. 6. Выверните с помощью зубила и молотка или высверлите четыре болта с отрывными головками и снимите замок зажигания с рулевой колонки (для наглядности показано на снятом рулевом валу).

Примечание Снятие, установка выключателя (замка) зажигания и его разборка Так выглядит снятый с автомобиля замок зажигания.

Снятие, установка выключателя (замка) зажигания и его разборка Снятие, установка выключателя (замка) зажигания и его разборка
7. Отогните фиксатор колодки жгута проводов замка зажигания... 8. ...и извлеките из колодки клеммы с проводами.
Снятие, установка выключателя (замка) зажигания и его разборка Снятие, установка выключателя (замка) зажигания и его разборка
9. Сожмите защелки... 10. ...и снимите пластмассовую крышку с корпуса замка.
Снятие, установка выключателя (замка) зажигания и его разборка Снятие, установка выключателя (замка) зажигания и его разборка
11. Отогните две пластмассовые защелки... 12. ...и выньте контактную группу из крышки замка.
Снятие, установка выключателя (замка) зажигания и его разборка Снятие, установка выключателя (замка) зажигания и его разборка
13. Осмотрите контакты. Окисленные или подгоревшие контакты зачистите мелкозернистой шлифовальной шкуркой. При сильном повреждении контактов замените контактную группу или замок в сборе. 14. Соберите замок зажигания в порядке, обратном снятию, при этом обратите внимание на расположение клемм с проводами в колодке жгута проводов.
15. Установите замок зажигания в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства. Для этого вставьте ключ в замок и поверните его из положения «0» в любое другое положение.
Примечание При замене замка зажигания необходимо заменить электронные кодовые элементы (транспондеры) в головках ключей зажигания нового замка соответствующими кодовыми элементами ключей от замка зажигания, снятого с автомобиля. Процедуру обучения после такой замены проводить не требуется.
