Автомобиль ВАЗ 2170 (Приора)Все автомобили » ВАЗ 2170 (Приора) . 10.8.1 Система зажигания10.8. Система зажиганияСнятие и установка катушек зажиганияВ системе зажигания не используется традиционный распределитель...

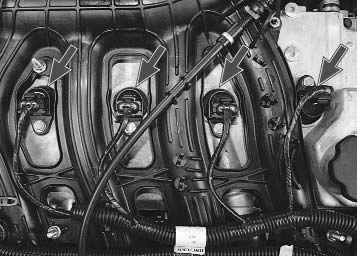

...здесь применяются индивидуальные катушки зажигания.
В системе зажигания нет подвижных деталей, поэтому она не требует обслуживания и не нуждается в регулировках.
В системе зажигания применяют свечи типа АУ17ДВРМ или их зарубежные аналоги (см. приложение 5).
В системе зажигания за распределением и моментом возникновения искры в цилиндрах следит ЭБУ. Искрообразование происходит последовательно в тех цилиндрах, в которых заканчивается такт сжатия и, соответственно, соблюдается порядок 1–3–4–2. Датчики положения коленчатого и распределительных валов подают в ЭБУ импульсные «опорные» сигналы, на основе которых ЭБУ рассчитывает последовательность срабатывания катушек зажигания. Для точного управления зажиганием ЭБУ использует следующую информацию:
– частота вращения коленчатого вала;
– нагрузка двигателя (массовый расход воздуха);
– температура охлаждающей жидкости;
– положение коленчатого вала;
– положение распределительных валов;
– наличие детонации.
|
