11.14.2 Снятие и установка наружного зеркала заднего вида

11.14.1. Снятие и установка наружного зеркала заднего вида

Вам потребуются отвертки с плоским и крестообразным лезвием.


1. Подденьте отверткой…	2. …и снимите треугольную накладку, выведя два пистона ее крепления из отверстий двери.

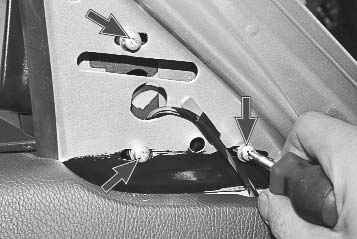

3. Придерживая рукой зеркало, выверните три винта его крепления.	4. Снимите зеркало…

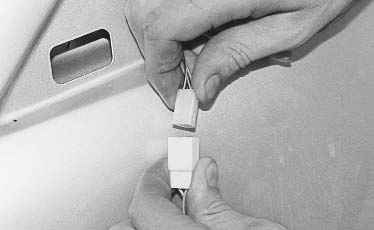

5. …и разъедините колодку жгута проводов обогрева…	6. …и регулировки зеркала.

Примечание

Снятие и установка наружного зеркала заднего вида

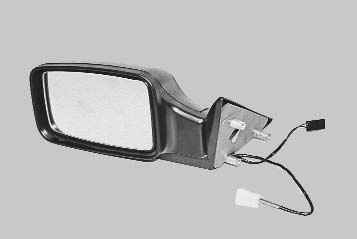

Так выглядит снятое с автомобиля наружное зеркало заднего вида.

7. Установите наружное зеркало заднего вида в порядке, обратном снятию, отрегулировав его положение за счет овальных отверстий в двери.
