8.4.3 Снятие и установка внутреннего наконечника рулевой тяги

8.4.2. Снятие и установка внутреннего наконечника рулевой тяги

Вам потребуются: отвертка с плоским лезвием, ключи «на 13», «на 15». 1. Снимите наружный наконечник рулевой тяги (см. «Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира»).
Снятие и установка внутреннего наконечника рулевой тяги Снятие и установка внутреннего наконечника рулевой тяги

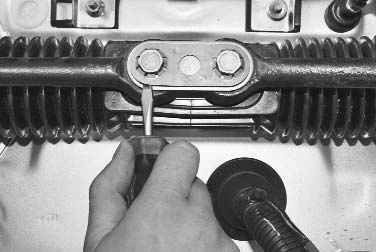

2. Подденьте стопорную пластину… 3. …и снимите ее с головок болтов тяг рулевой трапеции.
Снятие и установка внутреннего наконечника рулевой тяги Снятие и установка внутреннего наконечника рулевой тяги

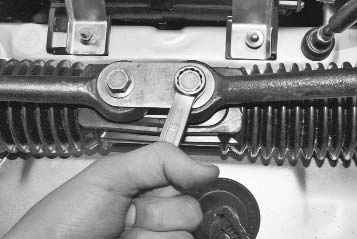

4. Ослабьте затяжку обоих болтов тяг рулевой трапеции… 5. …выверните болт снимаемой тяги…
Снятие и установка внутреннего наконечника рулевой тяги Снятие и установка внутреннего наконечника рулевой тяги
6. …отведите внутренний наконечник, повернув соединительную пластину… 7. …и снимите тягу через отверстие в брызговике колесной арки.
Снятие и установка внутреннего наконечника рулевой тяги Снятие и установка внутреннего наконечника рулевой тяги
8. Изношенные или поврежденные резинометаллические шарниры внутренних наконечников тяг могут быть причиной увеличенного свободного хода рулевого колеса. Поскольку операция по замене шарнира требует навыка и специального инструмента, рекомендуем заменять шарнир в сборе с внутренним наконечником тяги, сняв наконечник с регулировочной тяги. 9. Если вы заменяете только наконечники тяги, выверните болты их крепления и сверните наконечники с регулировочной тяги.

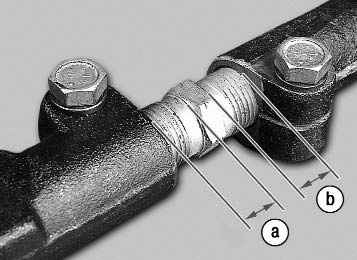

Снятие и установка внутреннего наконечника рулевой тяги 10. Перед установкой рулевой тяги проверьте следующее: расстояние а от торца шестигранника регулировочной тяги до торца наружного наконечника (оно должно быть 10,6–16,3 мм) и расстояние b до торца внутреннего наконечника (10,8–14,2 мм). Выдержать эти размеры резьбовых участков необходимо для надежного соединения тяги с наконечниками. 11. Установите тягу в порядке, обратном снятию. 12. После установки тяг проверьте и при необходимости отрегулируйте углы установки колес (см. «Проверка и регулировка углов установки передних колес»).
