9.6.3 Снятие и установка главного тормозного цилиндра
9.6.2. Снятие и установка главного тормозного цилиндраВам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием…
…а также специальный ключ «на 13» для отворачивания тормозных трубок.
1. Снимите накладки рамы ветрового стекла (см. «Снятие и установка накладок рамы ветрового стекла»).
2. Снимите шумоизоляционную обивку моторного отсека (см. «Снятие и установка шумоизоляционной обивки моторного отсека»).
3. Откачайте резиновой грушей или шприцем тормозную жидкость из бачка главного тормозного цилиндра (см. «Снятие и установка бачка главного тормозного цилиндра»).
|
|
4. Ключом для отворачивания тормозных трубок отверните две гайки крепления тормозных трубок к главному тормозному цилиндру…
|

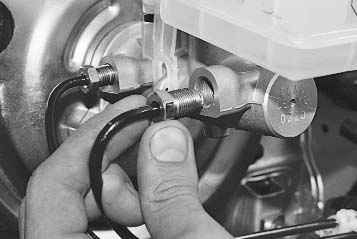

5. ...отсоедините тормозные трубки от цилиндра и отведите их в сторону. Учтите, что после этого из главного цилиндра вытечет немного жидкости, поэтому подложите под цилиндр тряпку. Заглушите отверстия в тормозных трубках.
|
6. При необходимости снимите бачок главного тормозного цилиндра (см. «Снятие и установка бачка главного тормозного цилиндра»).
|
|

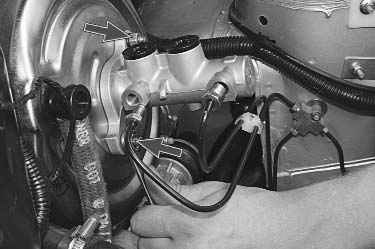

7. Ключом «на 13» отверните две гайки крепления цилиндра к корпусу вакуумного усилителя...
|

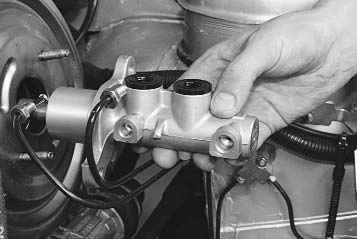

8. ...и снимите цилиндр.
|
Примечание

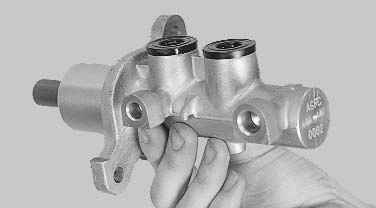

Так выглядит снятый с автомобиля главный тормозной цилиндр.
|

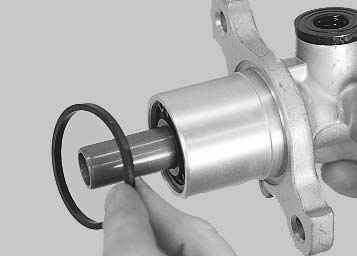

9. Установите главный тормозной цилиндр в обратном порядке. Обратите внимание на состояние резинового уплотнительного кольца, при появлении на нем трещин или признаков старения замените кольцо.
10. Прокачайте гидропривод тормозной системы (см. «Прокачка гидропривода тормозной системы»).
|
|
