4.2.8 Проверка степени износа тормозных колодок, дисков и барабанов

4.2.7. Проверка степени износа тормозных колодок, дисков и барабанов

Примечание Проверяйте состояние рабочих поверхностей тормозного диска без снятия его с автомобиля.

Вам потребуются: ключ для болтов колес, отвертка, штангенциркуль. 1. Снимите колесо. 2. Очистите тормозной диск.

Проверка степени износа тормозных колодок, дисков и барабанов

3. Замерьте штангенциркулем толщину диска. Минимально допустимая толщина диска 17,8 мм (табл. 4.2). Если толщина диска меньше, замените его (см. «Снятие и установка тормозного диска переднего колеса»).

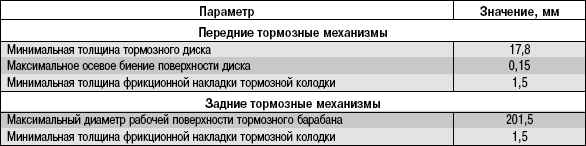

Таблица 4.2 Предельно допустимые размеры тормозных колодок, дисков и барабанов

Полезный совет Рекомендуем заменять тормозные диски одновременно с обеих сторон.

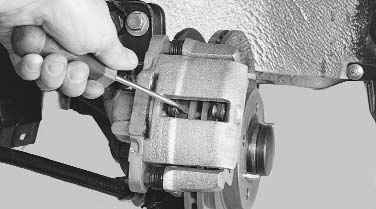

4. Осмотрите диск. При наличии рисок диск можно снять и прошлифовать, но с учетом того, чтобы его окончательная толщина была не меньше допустимой.	5. Отверткой проверьте легкость перемещения колодок в суппорте. Убедитесь, что они не зажимают тормозной диск.

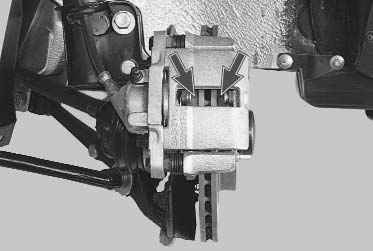

6. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок меньше допустимой (см. табл. 4.2), замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»).

Примечание При неравномерном износе накладки или неодинаковом износе накладок одного тормозного механизма замените весь суппорт в сборе или рабочие цилиндры (см. «Снятие и установка рабочего цилиндра переднего тормозного механизма»).

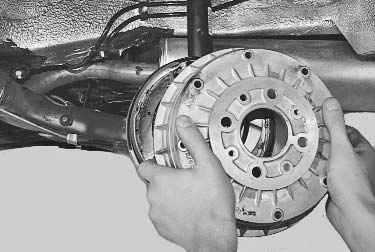

7. Для проверки степени износа тормозных колодок заднего тормозного механизма снимите колесо и тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса»).

8. Измерьте толщину фрикционных накладок штангенциркулем или линейкой.

Рекомендации Заменяйте колодки в следующих случаях: – толщина накладок менее 1,5 мм; – поверхность накладок замаслена; – накладки непрочно соединены с основанием.

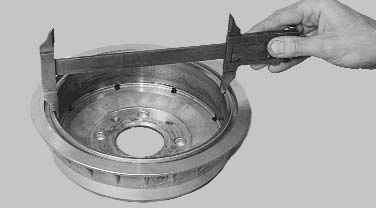

9. Измерьте диаметр рабочей поверхности тормозного барабана. Если он больше допустимого (см. табл. 4.2), замените барабан (см. «Снятие и установка тормозного барабана заднего колеса»).
